Ancres de tirant
Inauguration du chemin de fer à Nantes

Les ancres de tirant sont des pièces en fer ou en fonte que l’on découvre en levant les yeux dans les rues de la ville. Appelées aussi clés de tirant ou croix de chaîne, elles ont pour fonction principale, reliées au tirant, de solidifier les murs ou les cheminées, mais aussi pour certaines de mettre en valeur une bâtisse.

Elles existent dans deux configurations bien distinctes :
• les ancres de façade, sur des habitations anciennes situées plutôt en centre-ville,
• les ancres de cheminées, au-dessus des toits sur de grandes maisons ou des immeubles construits de la fin du 19e au début du 20e siècle, dans toute la ville.

Les ancres de façade

Elles se situent au niveau des poutres des plafonds pour s’accrocher à celles-ci si le tirant ne traverse pas l’habitation, ou se loger dans l’espace libre entre les poutres, entre le plancher et le plafond, quand deux ancres se font face.

Elles se répartissent en deux techniques différentes suivant l’époque :
• ancres sur les habitations anciennes : les plus anciennes sont reliées au tirant (un fer plat) par une boucle situé à son extrémité et appelée l’œil : c’est la raison de leur appellation « ancres traversantes », car elles traversent l’œil du tirant. Elles sont en fer forgé en forme de I, de X, de Y, de S, de moustache ou de combinaison de ces éléments.

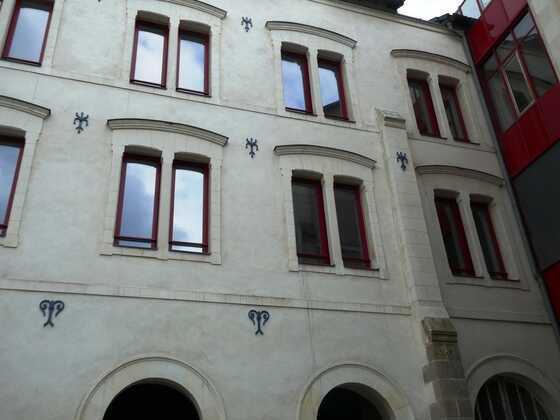

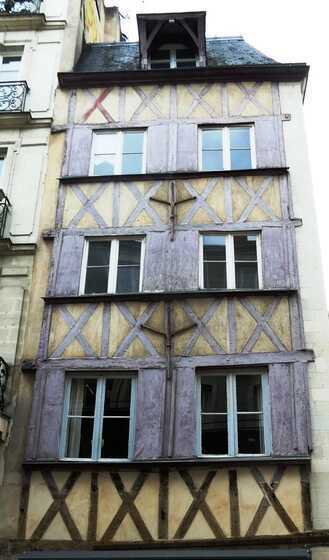

Ancres en fer forgé, rue de la Fosse

Ancres en fer forgé, rue de la Fosse

Date du document : 16-03-2021

• ancres sur les constructions plus récentes : grâce aux progrès en fonderie à la fin du 19e siècle, les ancres sont le plus souvent en fonte, permettant une fabrication en petites séries et avec des décors plus sophistiqués : volutes, extrémités en pointes ou en fleur de lys. Le trou central de l’ancre est traversé par le bout fileté du tirant, d’où l’appellation « ancres traversées ». Une rondelle et un écrou maintiennent fermement l’ancre.

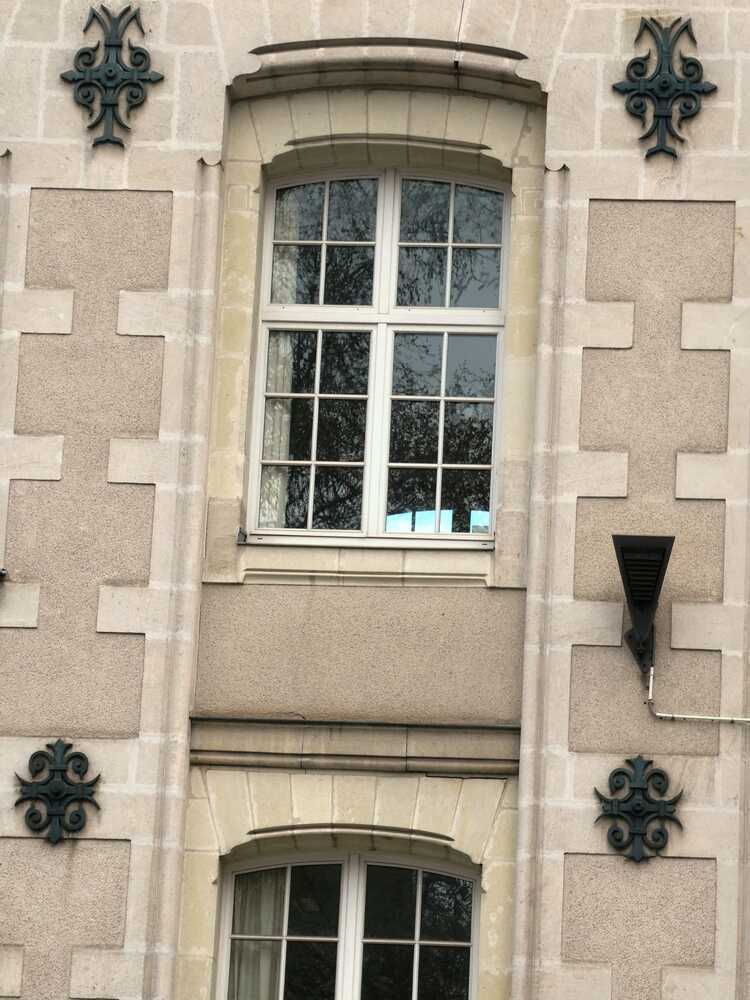

Ancres en fonte, façade de la Manufacture, 11 boulevard de Stalingrad, bâtiment B exposé à l’est

Ancres en fonte, façade de la Manufacture, 11 boulevard de Stalingrad, bâtiment B exposé à l’est

Date du document : 10-08-2021

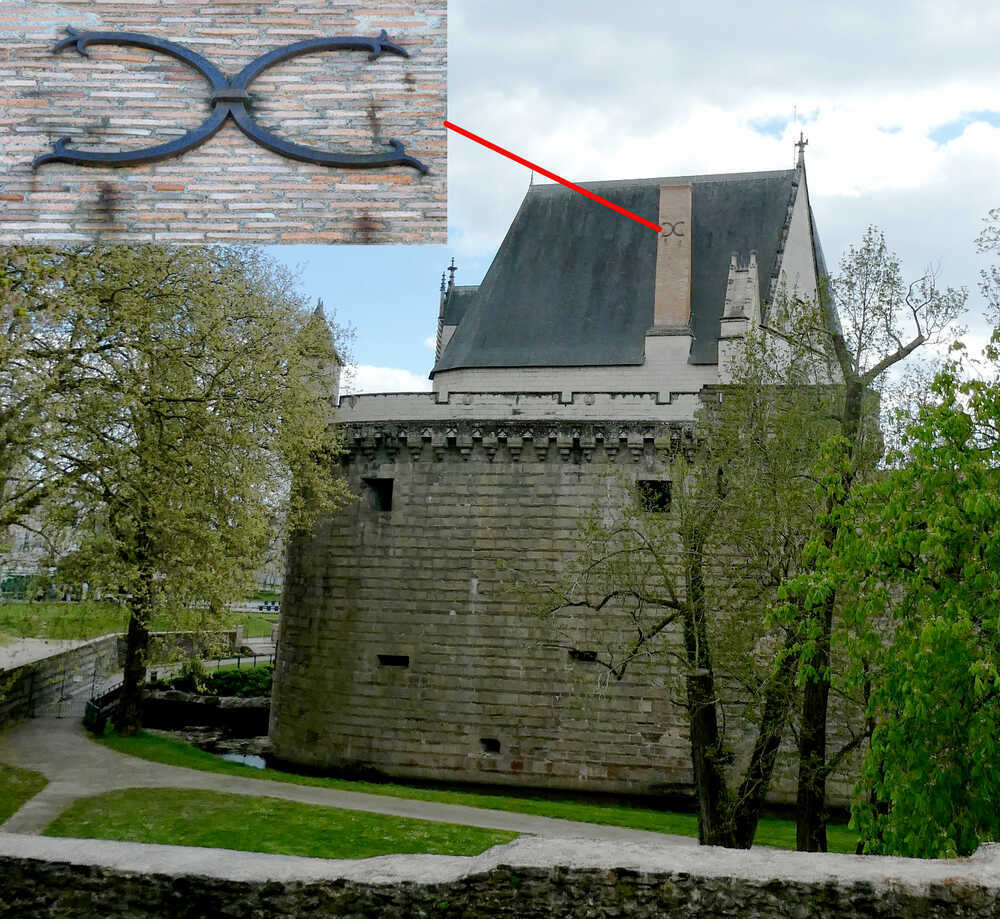

Les ancres de cheminées

Pour être précis, il faudrait dire ancre de souche de cheminée, car une cheminée, c’est un foyer ou un poêle. Son conduit de fumées intérieur en rejoint généralement d’autres dans la souche, qui est la partie sur le toit visible depuis l’espace public.

La grande majorité des cheminées de Nantes, étant sur une pente du toit ou à cheval sur les deux pentes, n’ont pas besoin de tirant. Seules les souches débouchant en bordure de toit peuvent être équipées d’ancres (ce qui en représente moins de 1% ).

Une extrémité du tirant est fixée à la charpente, et deux ancres entourent les faces de la cheminée, ce qui lui permet de résister aux vents violents quelle que soit leur orientation.

L’ancre du côté du toit est une simple plaque ronde ou rectangulaire, alors que celle du côté rue est le plus souvent décorative, parfois avec de grandes lettres ou plus souvent comme les ancres traversées de façade.

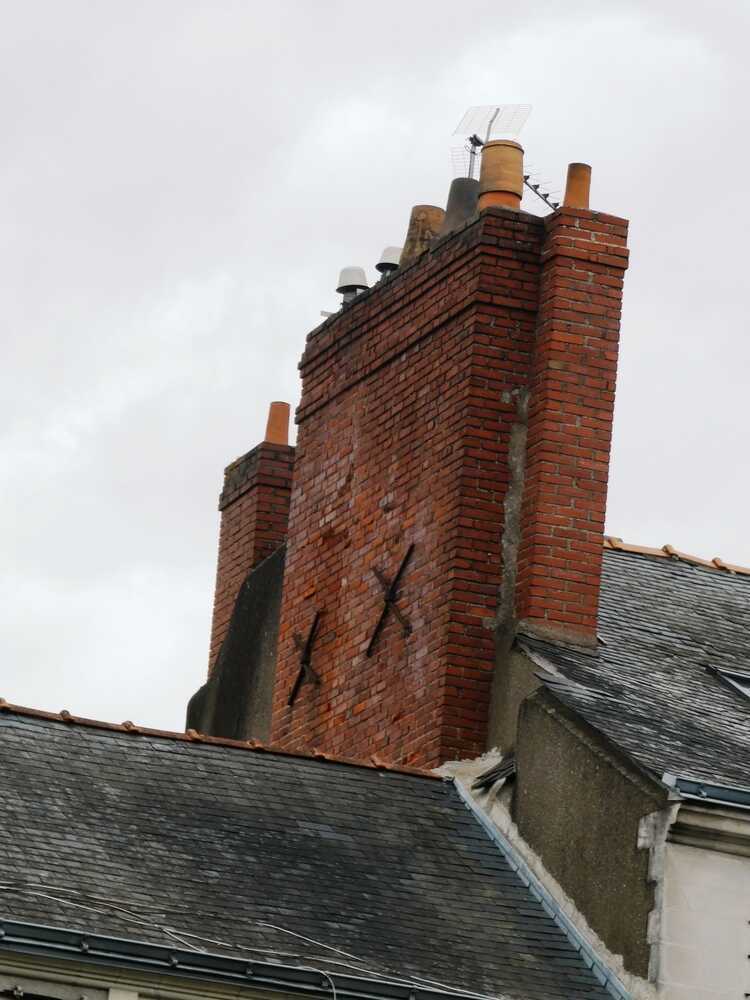

Ancre de cheminée, allée de la Tremperie

Ancre de cheminée, allée de la Tremperie

Date du document : 22-03-2021

Population des ancres visibles depuis le domaine public

À partir de plusieurs déambulations le nez en l’air et de navigation sur un site de vues aériennes et de rues, sans être exhaustif, plus de 1 500 ancres ont été repérées sur 275 bâtiments, se répartissant environ comme suit :
• 1/2 se trouvent sur les façades de quatre bâtiments :
          - la Manufacture des Tabacs (408 ancres, conçues par de JF Chenantais architecte de la ville, terminées en 1866)
          - l’asile Saint-Anne (géré par les Petites Sœurs des Pauvres rue Russeil (138 ancres sur les plans de ce même architecte JF Chenantais, terminé en 1854)
          - le lycée Françoise d’Amboise–Chavagne rue Mondésir (178 ancres à partir de 1859),
          - le campanile sur l’église Sainte-Croix (46 ancres, conçues par HT Driollet architecte voyer de la ville, installées en 1860)
• 1/3 sont sur les autres façades, réparties à égalité entre les ancres traversées et les ancres traversantes, et une moyenne de quatre ancres par bâtiment,
• 1/6 sont des ancres consolidant les cheminées avec une moyenne de deux ancres par bâtiment.

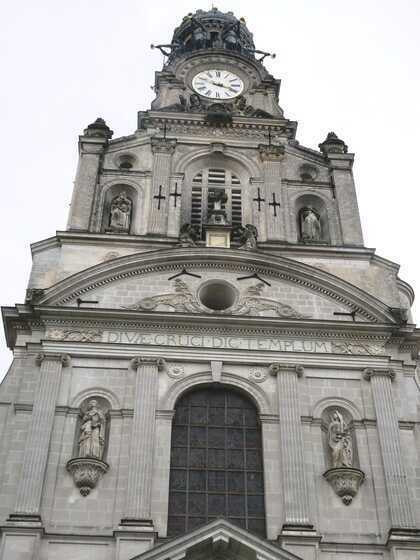

Campanile de l’église Sainte-Croix

Campanile de l’église Sainte-Croix

Date du document : 15-03-2021

Elles ont été découvertes d’est en ouest entre les micro-quartiers de Doulon et Chantenay, et du nord au sud entre le Bout des Pavés et la Gilarderie. Toutes ces ancres ont une grande variété de formes qu’elles soient en fer ou en fonte, traversantes ou traversées, témoignant de la créativité des serruriers et des fondeurs.

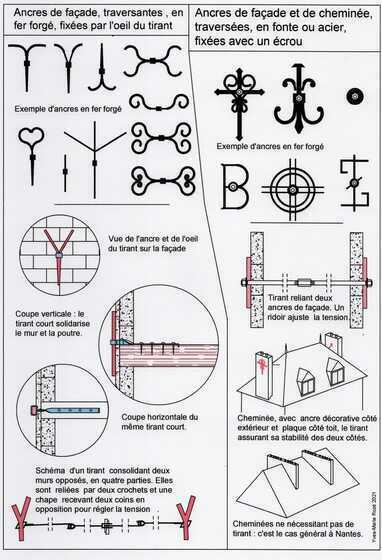

Dessin de différents types d'ancres de façade

Dessin de différents types d'ancres de façade

Date du document : 2021

L’arrêt du recours aux ancres depuis la Seconde Guerre mondiale

À partir de cette époque, le béton armé s’est imposé pour l’ossature des immeubles, et pour les maisons. Des ceinturages de fer à béton ont été intégrés au niveau des planchers dans des briques ou des parpaings spécifiques. Les ancres de façades n’ont donc plus eu d’utilité

Dans les habitations, les foyers ou les poêles furent remplacés par le chauffage central (au charbon, puis au fioul et au gaz) avec un seul conduit de fumée le plus souvent au centre de la bâtisse. Et pour les construction encore plus récentes, avec chauffage électrique et VMC, nul besoin de souches de cheminées.

Malgré tout, des artisans proposent toujours des ancres et des tirants, pour limiter la déformation des murs de très vieilles bâtisses risquant de s’écrouler.

Pour les curieux qui déambulent en levant les yeux (avec prudence), ce petit patrimoine discret évoque le temps passé, avant l’arrivée de l’ère du béton armé et du chauffage central. L’utilisation du métal intégré dans des monuments en pierre rappelle des temps plus anciens : celui des bâtisseurs grecs et romains et celui des cathédrales gothiques.

2021

Album photo

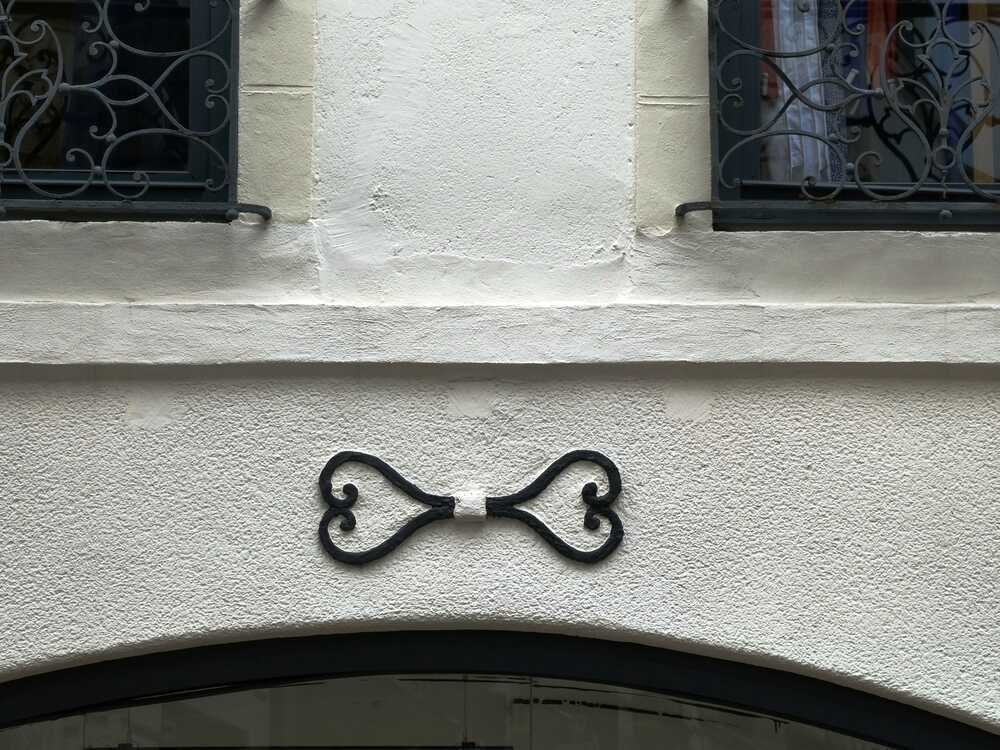

Ancre traversante, rue Contrescarpe

Ancre de façade mise en valeur lors du ravalement, constituée de deux « moustaches » en miroir. Elle...

1 / 25

Ancre des anciens bureaux du Service des Eaux, rue d’Auvours

05-04-2021

Les quatre cheminées en pierre et en briques, autour de la partie surélevée à quatre pans, sont ornées...

2 / 25

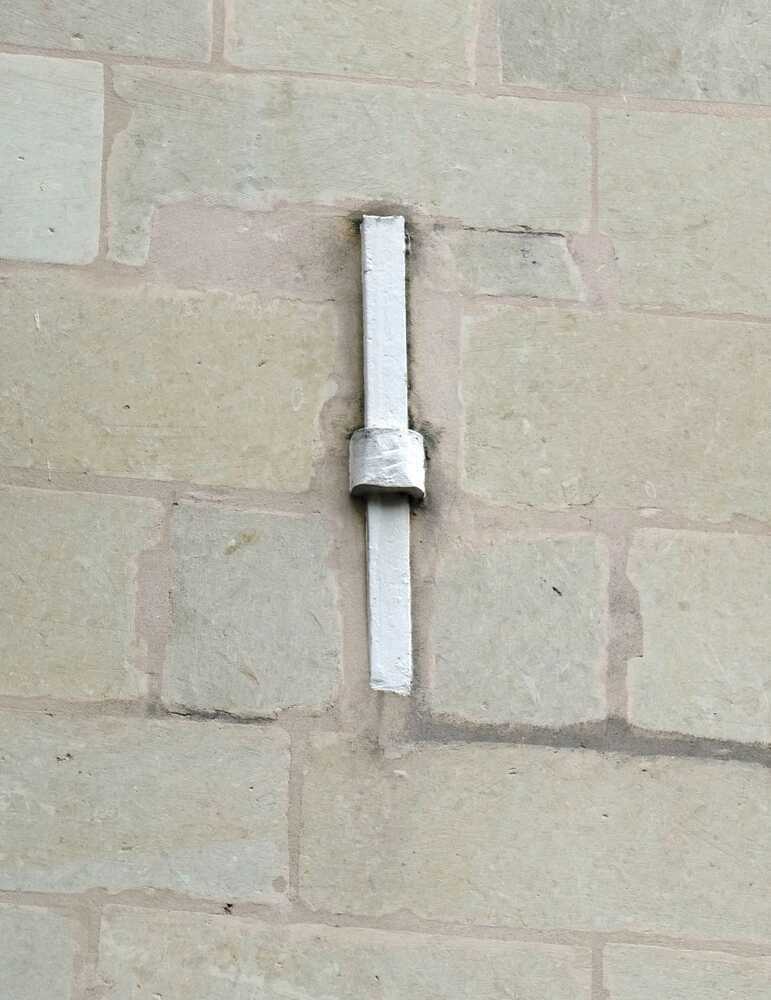

Ancre de façade la plus simple, rue de l’Arche Sèche

16-03-2021

Pour ne pas s’échapper de l’œil du tirant, le bas de l’ancre est en partie encastré dans la pierre.

3 / 25

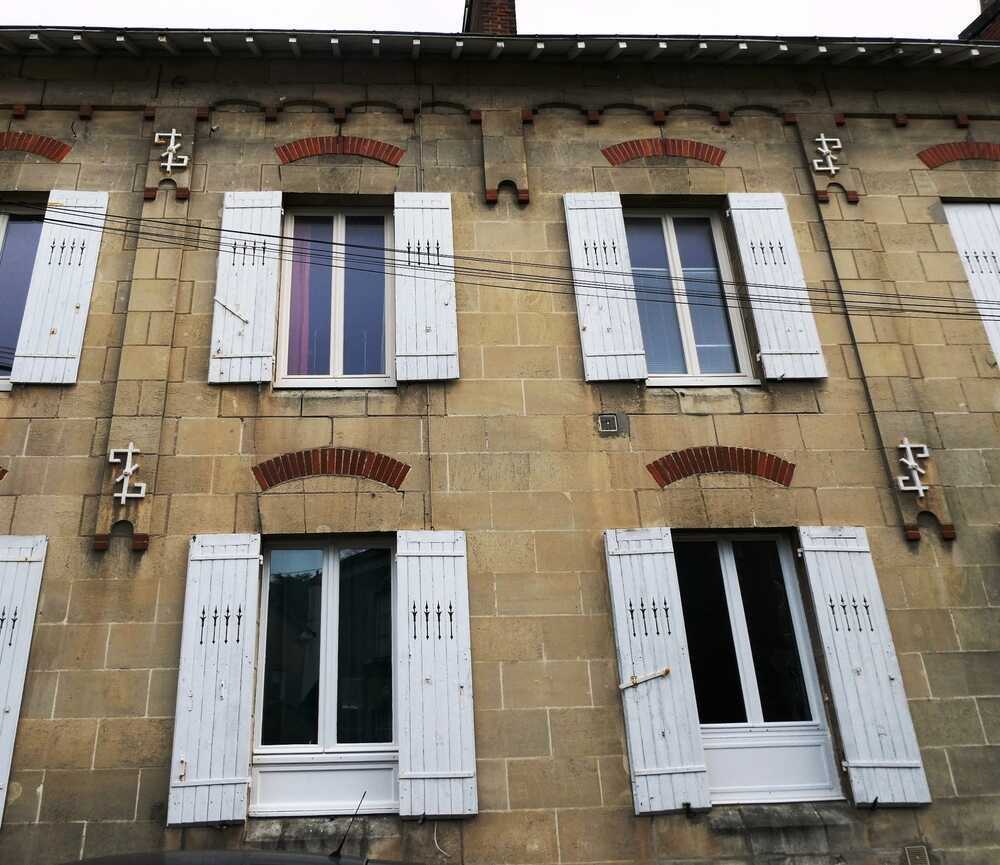

Quatre ancres de façade d’un vieux quartier, rue du Petit Bourgneuf

25-03-2021

Cette maison et cet immeuble bordent la ruelle des Tanneurs figurant sur le plan Cacault de 1757. Elles...

4 / 25

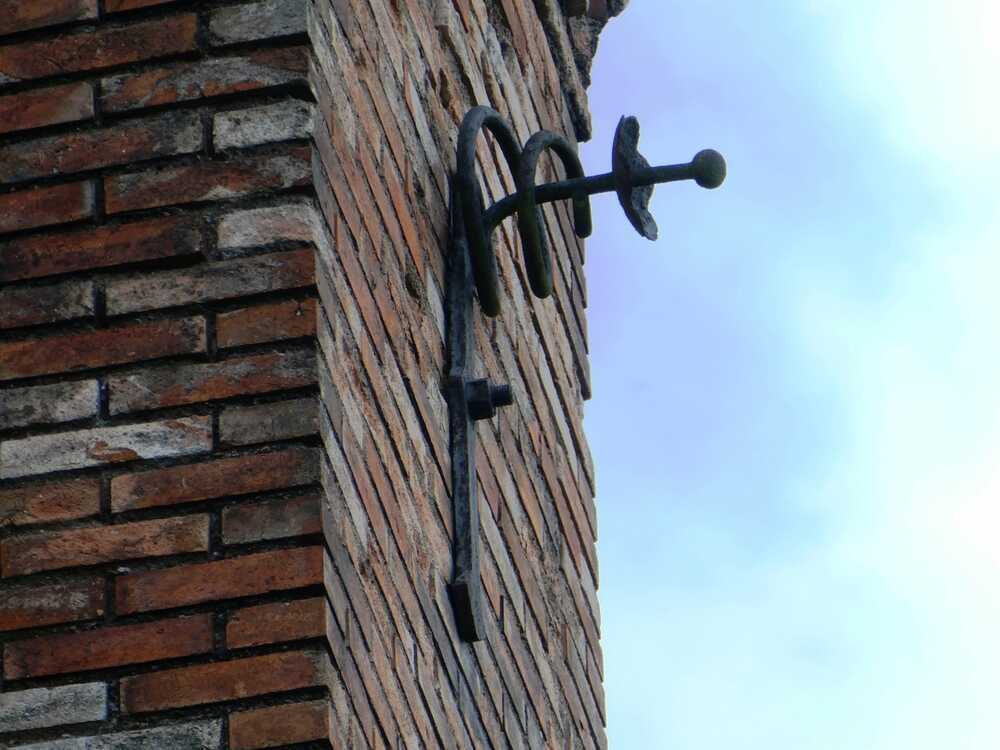

Ancre à l'aspect décoratif étonnant, rue Félibien

24-03-2021

La partie hors des briques en 3D a nécessité plus de métal que la partie en contact avec les briques...

5 / 25

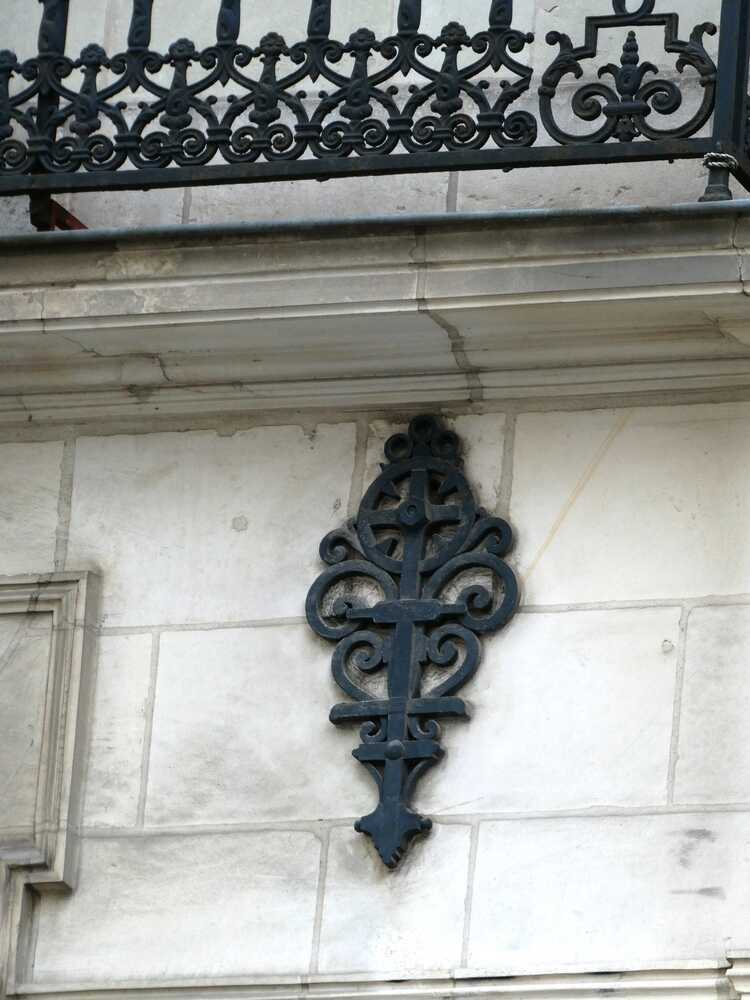

Ancre décorative, rue de Guérande

16-03-2021

L’écrou fixé au sommet de l’ancre, et légèrement en dessous du niveau du plancher de l’étage, indique...

6 / 25

Ancre de tirant en forme d’ancre de marine, rue d’Erlon

31-03-2021

Bien visible, sur le fond blanc de la souche de cheminée à trois conduits. Elle n’est pas centrée, pour...

7 / 25

Ancre de tirant moderne, passage Levesque

11-03-2021

L’arrière de l’habitation, visible depuis le passage Louis Levesque, n’ayant pas de tirant, ces quatre...

8 / 25

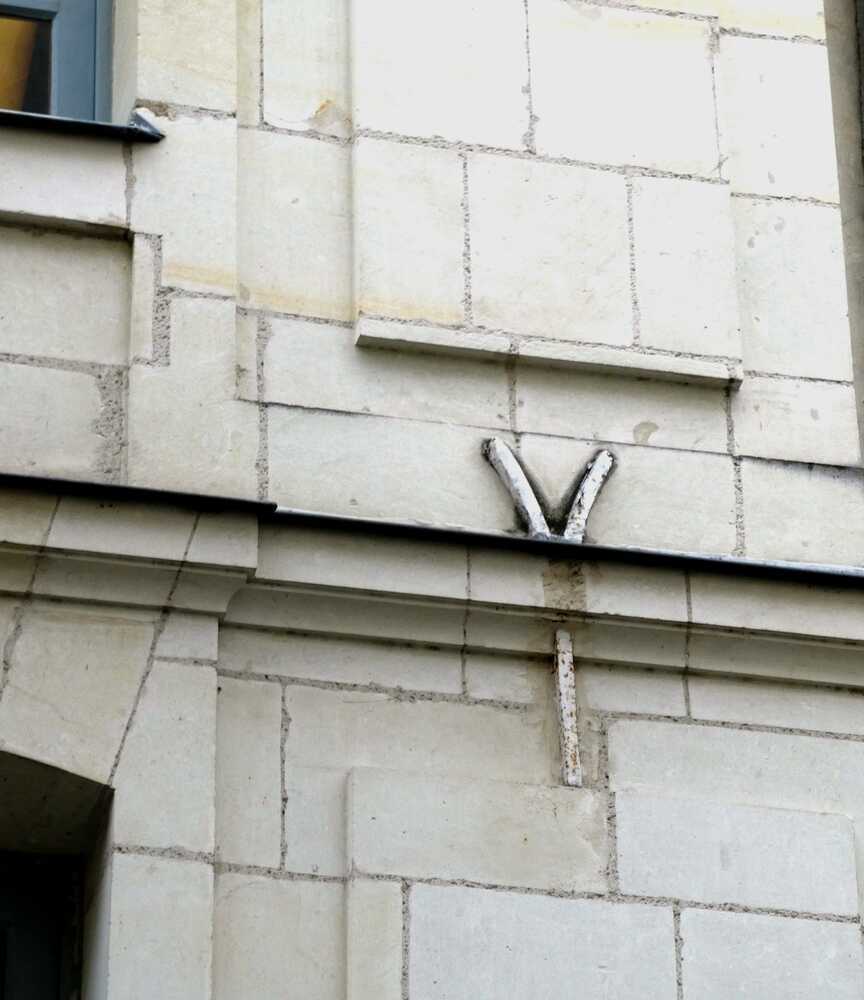

Ancre au niveau d’une corniche, rue des Carmes

15-03-2021

La fonction de rejet des eaux de pluie loin de la façade est bien conservée par la corniche qui enjambe...

9 / 25

Ancre décorative en fer forgé, rue Lieutenant Sageran

07-04-2021

Généralement, comme ici, la souche de la cheminée est sur le petit pan d’une toiture à quatre pans, perpendiculaire...

10 / 25

Ancre sur le côté du versant du toit, passage Louis Levesque

06-04-2021

Un fer plat contrebalance les éventuels efforts de poussée de la cheminée vers la toiture. L’ancre en...

11 / 25

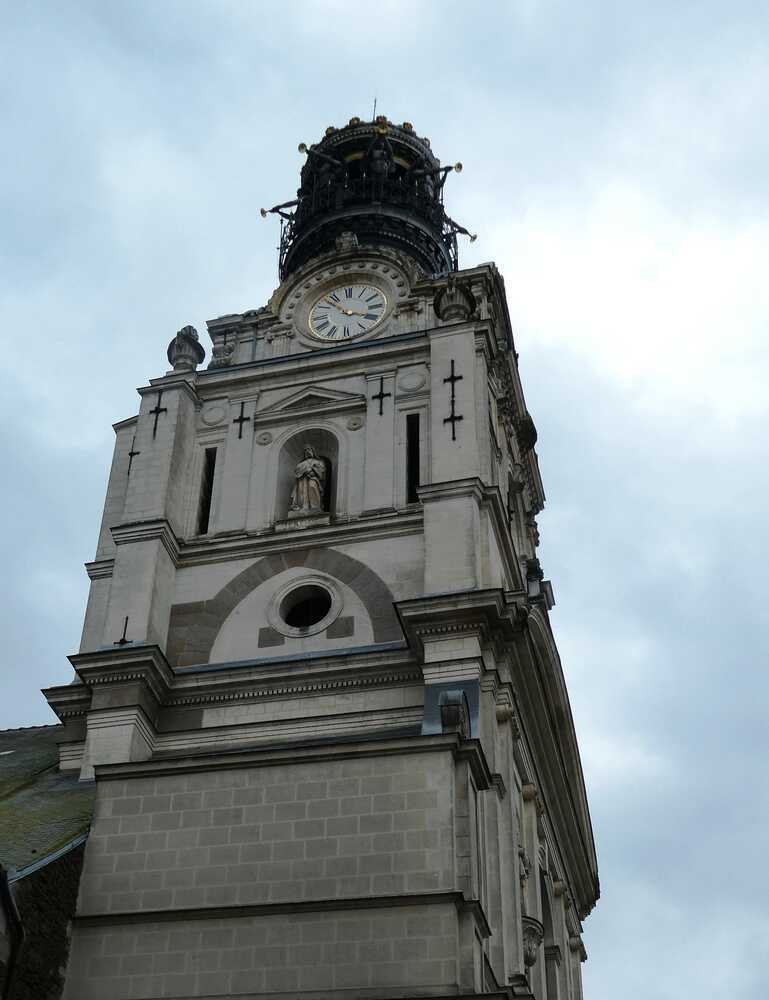

Campanile et beffroi vus de côté, rue Belle-Image

15-03-2021

Neuf tirants traversent le campanile perpendiculairement à l’axe de l’église Sainte-Croix.

12 / 25

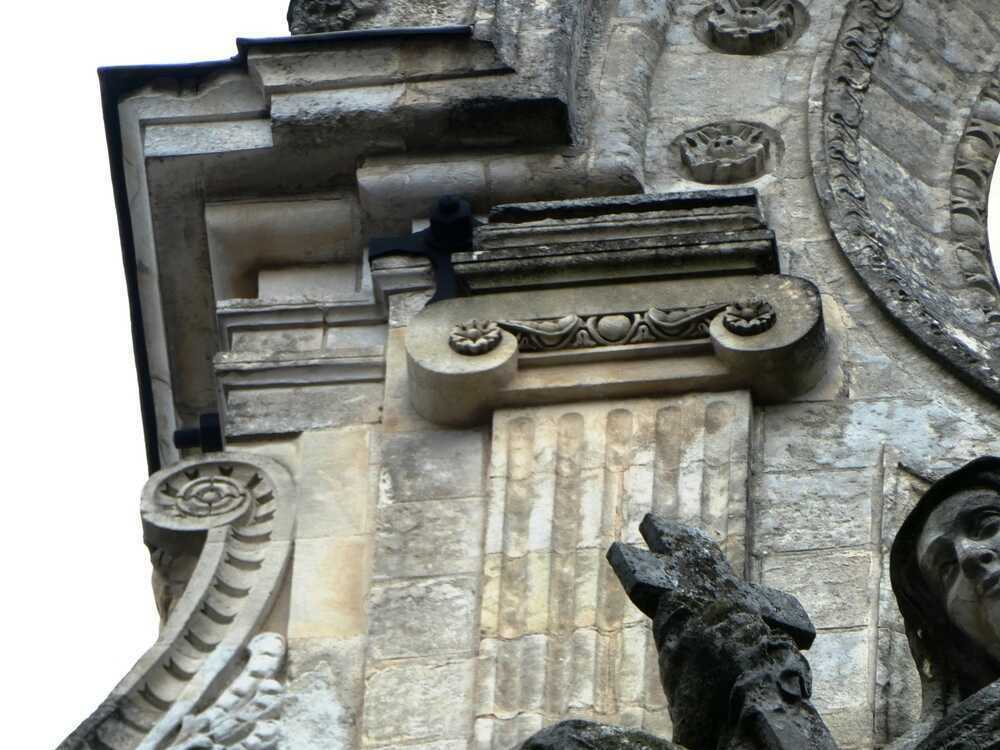

Ancre de tirant de l'église Sainte-Croix

16-03-2021

Ancre sur mesure discrètement intégrée dans les corniches.

13 / 25

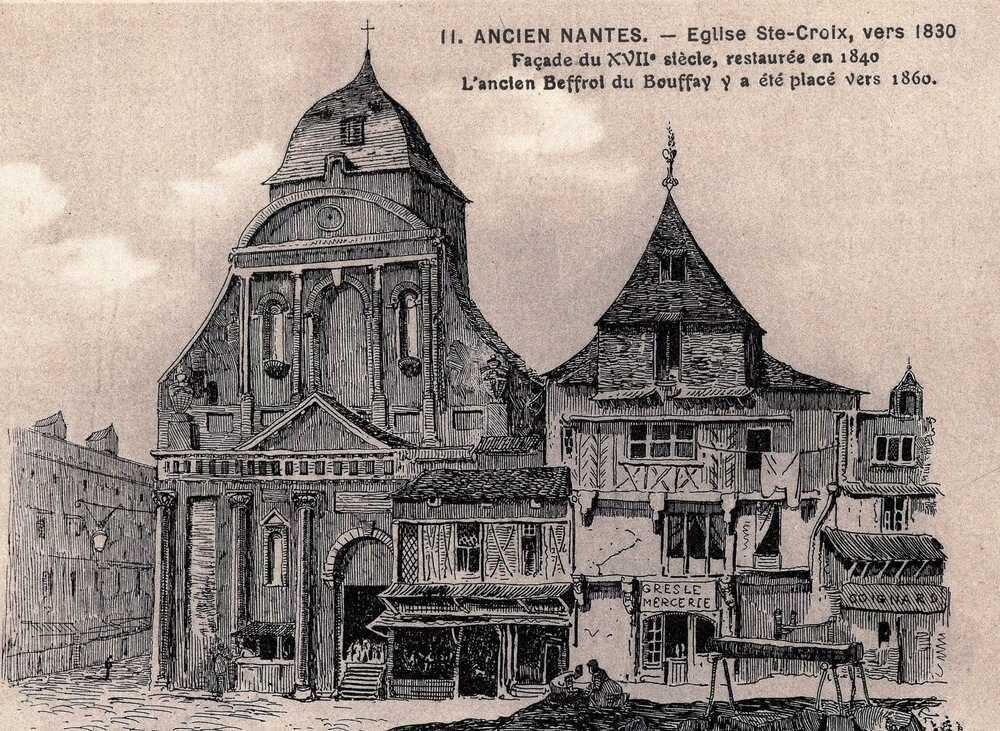

Ancienne façade de l'église Sainte-Croix

vers 1830

Jusqu’en 1860, l’église était surmontée d’un simple dôme. Les 23 tirants assurent maintenant la solidité...

14 / 25

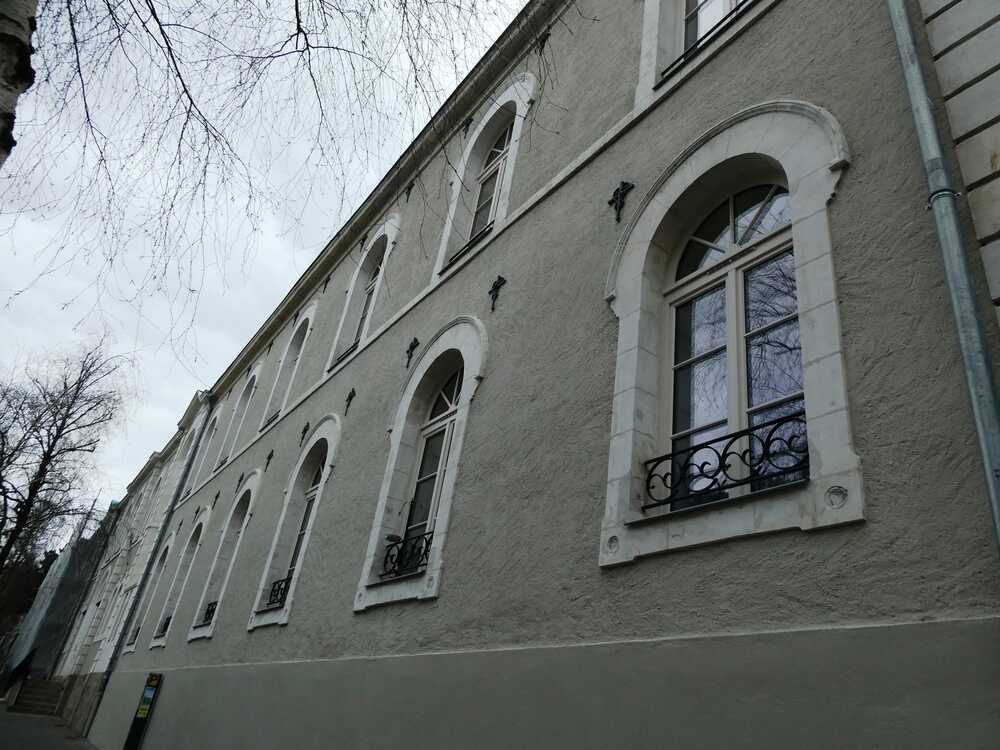

Ancres et tirants, rue Russeil

15-03-2021

Asile de vieillard en 1854, puis EHPAD jusqu’en 2018, ce bâtiment tenu par les Petites Sœurs des Pauvres...

15 / 25

Ancres décoratives du bâtiment de l'asile, rue Russeil

15-03-2021

Lors des travaux de refonte complète, les tirants ont été remplacés par une structure interne. Mais 138...

16 / 25

Ancres de la façade du collège Chavagne, rue Mondésir

17-03-2021

La photo en montre 24 sur les 178 visibles depuis l’espace public (plus 88 visibles seulement de la cour)....

17 / 25

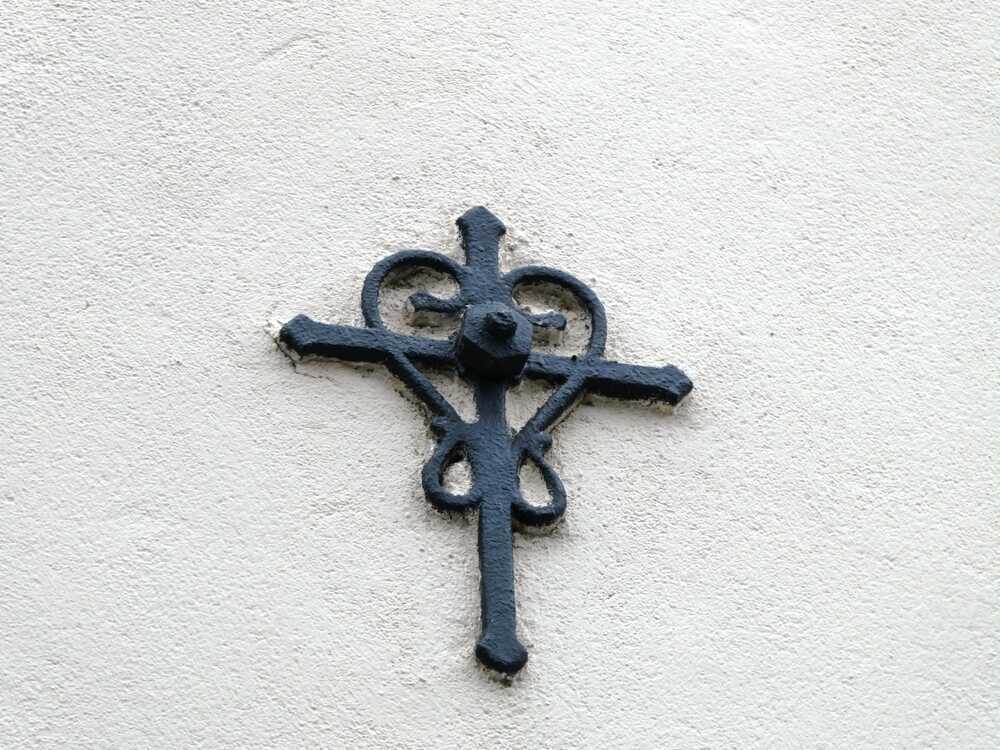

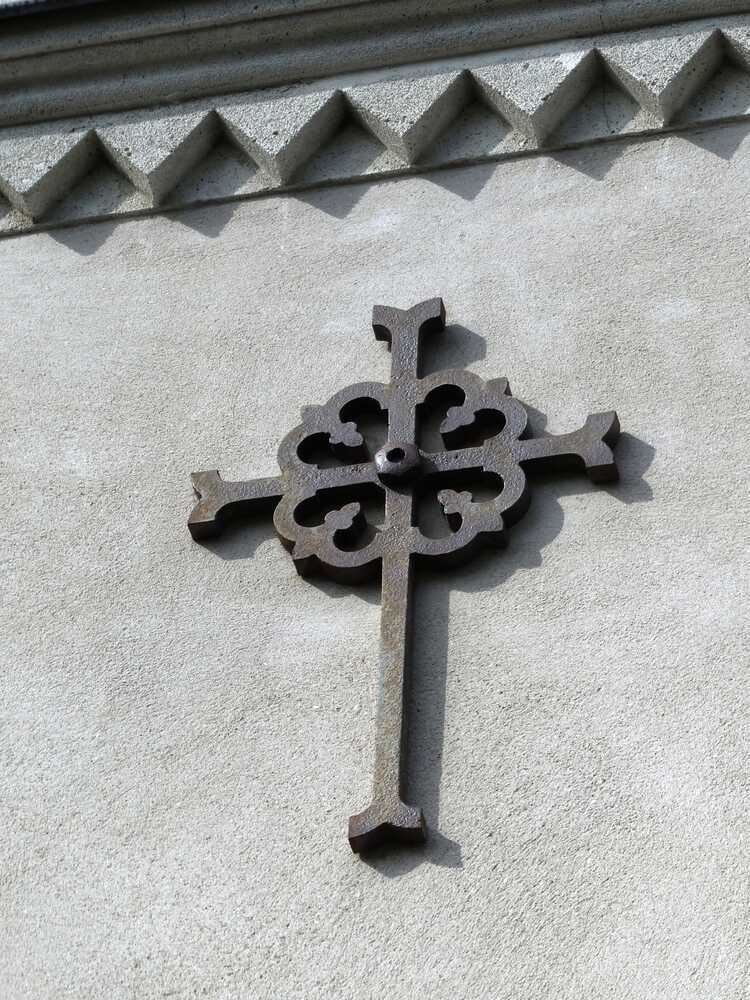

Détail d’une ancre de la façade du collège Chavagne, rue Mondésir

24-03-2021

La forme des ancres, sur la base d’une croix de même dimension, change à chaque niveau de plancher.

18 / 25

Tirant sans ancre sur la façade extérieure de l'immeuble, 7 rue Boileau

22-03-2021

L’ancre est remplacé par un cerclage, visible uniquement sur la face contre la pente du toit.

19 / 25

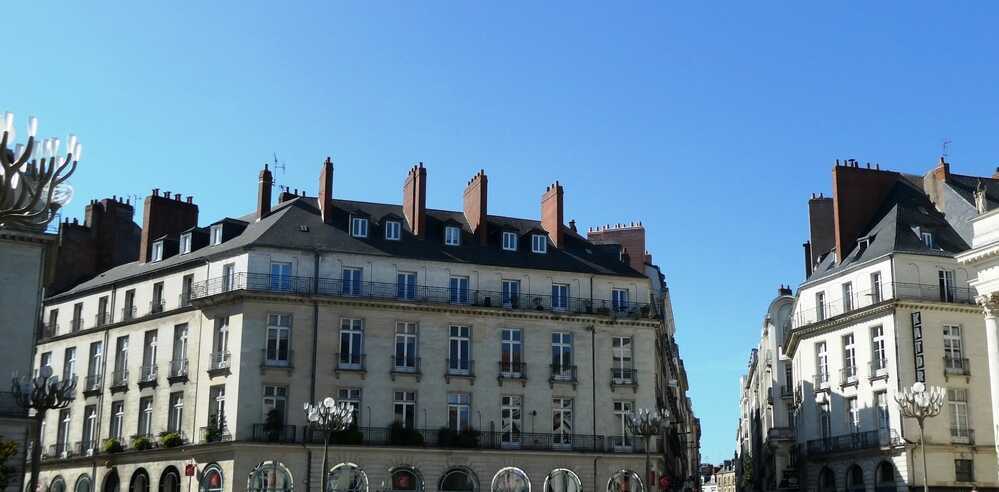

Cheminées sans tirant et donc sans ancre, place Graslin

22-03-2021

C’est le cas pour la très grande majorité des cheminées des maisons et immeubles de Nantes.

20 / 25

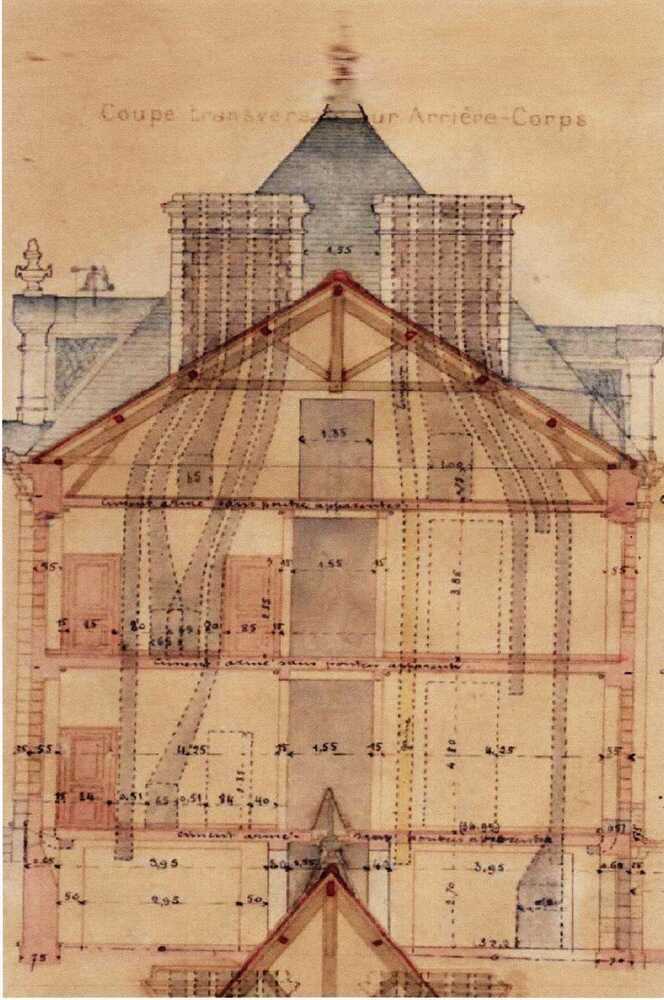

Conduits de fumée jusqu’à la souche, détail du plan de coupe transversale des bureaux du service des eaux

14-11-1908

Les conduits de six foyers et quatre sorties pour poêles débouchent dans les deux souches, permettant...

21 / 25

Ancres de cheminée sans écrous, rue Paul Bellamy

15-03-2021

L’œil des tirants se situant sous la toiture, ce sont donc deux ancres traversantes de façade s’appuyant...

22 / 25

Ancres adaptées à la taille de la cheminée, rue Lieutenant Sageran

12-04-2021

Le même modèle avec un rapport de 1 à 0,7, qui correspond à la hauteur respective des deux cheminées.

23 / 25

Effet décoratif renforcé avec deux modèles d’ancre, cours des cinquante Otages

25-03-2021

Les mêmes ancres sont visibles sur la façade opposée dans la cour de l’école élémentaire Leon Blum, datant...

24 / 25

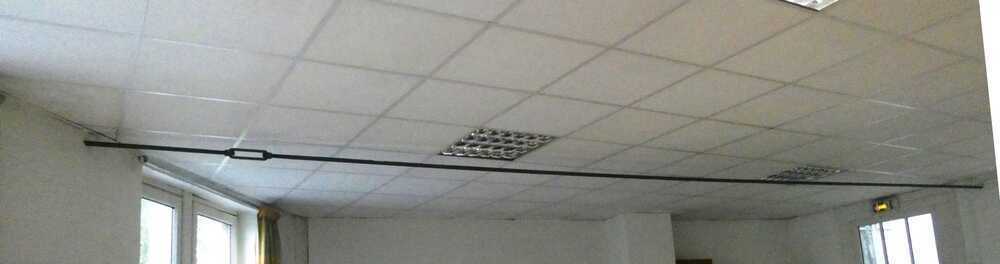

Tirant avec son ridoir pour régler la tension dans une salle de classe de l'école élémentaire publique Léon Blum

30-04-2021

Dans les salles de classe de cette école, les tirants sont situés entre le plafond et le faux plafond,...

25 / 25
